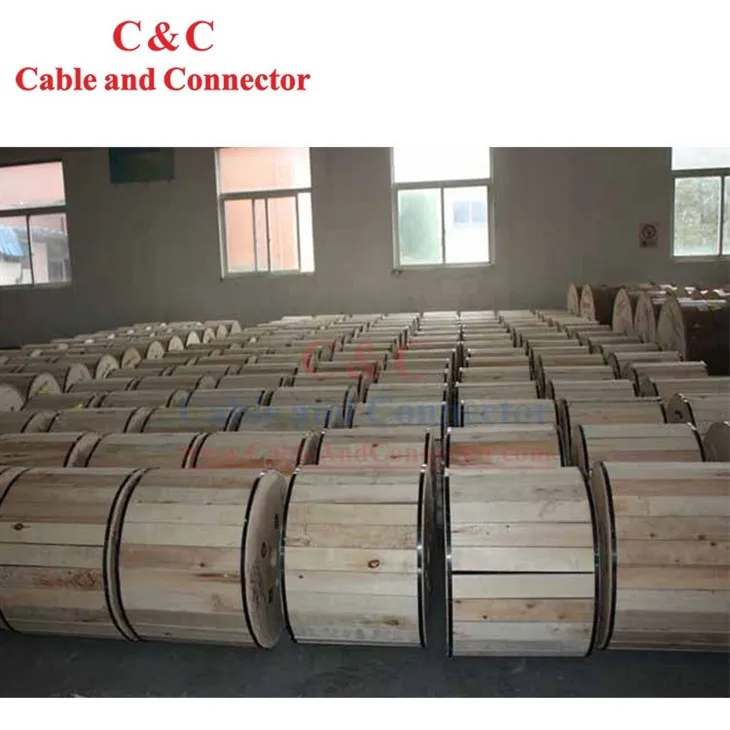

1/2" RF-matarkabel i aluminium, inre ledare: 4,8±0.05 mm CCA + isolering: 12,20±0,25 mm skummad PE + yttre ledare: 13,9±0,15 mm ringformigt korrugerat aluminiumrör+jacka: 15,70±0,20 mm LLDPE eller brandhämmande PE är valfritt, FÖRPACKNING: 500M/ TRUTUMMA RF-matarkablar används i många olika områden, inklusive trådlös kommunikation, sändningar, satellitlänkar radarsystem och mer. Deras skräddarsydda design gör det möjligt för dem att effektivt hantera högfrekventa signaler över olika applikationer. Dessa kablar finns i olika typer, var och en optimerad för specifika frekvensområden och applikationer. Valet av RF-matarkabel är avgörande för att säkerställa sömlös signal överföring, minimal dämpning och optimal prestanda i komplexa kommunikationsnätverk.
Användningsområden
RF-matarkablar finner omfattande användning i trådlösa kommunikationssystem, såsom basstationer för mobilkommunikation, markstationer för satellit, mikrovågskommunikationsutrustning, etc. De används också i sändningsstationer, tv-stationer, militär kommunikation och flygnavigering.
Elektriska egenskaper
|
Karakteristisk impedans (Ω) |
50±1.5 |
|
Kapacitans (p F/m) |
75 |
|
Hastighet (%) |
88 |
|
Dielektrisk styrka (KV) |
6.0 |
|
Isolationsmotstånd (MΩ/km) |
＞1×104 |
|
Toppeffekt (KV) |
40 |
|
Avskärmningsdämpning, (dB) |
＞＞120 |
|
Gränsfrekvens (GHz) |
10.0 |
|
Dämpning och medeleffekt (Maximalt dämpningsvärde ska vara 105 % av det nominella dämpningsvärdet) |
|
|
Frekvens (MHz) |
Dämpning (@20 grader, d B/100m) |
Genomsnittlig effekt (kv) |
|
200 |
3.35 |
2.45 |
|
450 |
5.15 |
1.59 |
|
800 |
6.93 |
1.17 |
|
900 |
7.41 |
1.10 |
|
1000 |
7.76 |
1.05 |
|
1500 |
9.12 |
0.89 |
|
1800 |
10.62 |
0.76 |
|
2000 |
11.22 |
0.72 |
|
2200 |
11.81 |
0.67 |
|
2500 |
12.62 |
0.62 |
|
3000 |
13.93 |
0.53 |
VSWR (VSWR)
|
800MHz~1000MHz |
1.20 |
|
1700MHz~2200MHz |
1.20 |
|
2500MHz~3000MHz |
1.20 |
Notera:
För brandskyddande jackerkabel, rekommenderad temperatur:
Lagring: -30 grader ~+80 grader
Installation: -25 grad ~+60 grad
Driftstemperatur: -30 grad ~+80 grad
Typ
|
Standardkabel HCAALY-50-12 Brandskyddskabel HCAALYZ-50-12 |
||
|
Konstruktion |
||
|
Inre ledare |
Material |
CCA |
|
Diameter (mm) |
4.8±0.05 |
|
|
Isolering |
Material |
Skummad PE |
|
Diameter (mm) |
12.20±0.25 |
|
|
Yttre ledare |
Material |
Ringformigt korrugerat aluminiumrör |
|
Diameter (mm) |
13.9±0.15 |
|
|
Jacka |
Material |
LLDPE eller brandskyddande PE |
|
Min. tjocklek (mm) |
＞0.8 |
|
|
Diameter (mm) |
15.70±0.20 |
|
Mekaniska egenskaper
|
Böjradie (mm) |
Enkel böj |
70 |
|
Upprepad böjning |
125 |
|
|
Draghållfasthet (N) |
1130 |
|
|
Kabelvikt (kg/km) |
155 |
|
|
Rekommenderad temperatur (grad) |
Lagring |
-70~+85 |
|
Installation |
-40~+60 |
|
|
Drift |
-55~+85 |
|
●Produkter uppfyller RoHS-kravet, och enligt RoHS-kraven kan du se RoHS-märket på utsidan av förpackningen.
