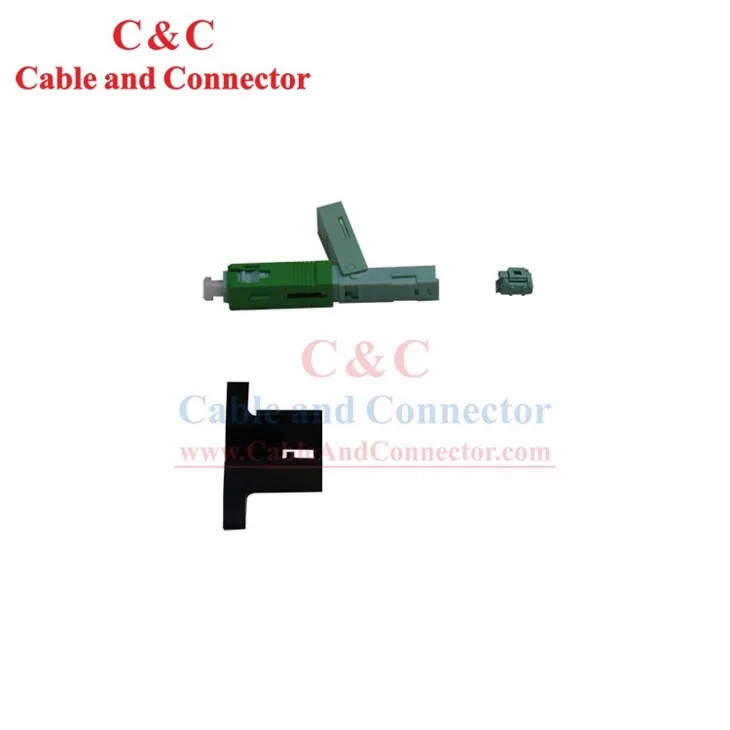

SC APC SM Fast Connector, Gland Type Optical Fiber Fast Connector SC APC Fast Connector är en typ av fiberoptisk kontakt som vanligtvis används i telekommunikations- och datakommunikationsnätverk för att snabbt och effektivt terminera optiska fibrer. Termen "SC" hänvisar till kontaktdonets design, som liknar en fyrkantig push-pull-mekanism. "APC" står för Angled Physical Contact, vilket indikerar att kontaktens ändyta är polerad i en vinkel för att minska bakreflexer, vilket resulterar i förbättrad prestanda och signalkvalitet, SC/APC Fast Connector With T Stents (CC-FCWT-SA53), Insättningsförlust Mindre än eller lika med 0.3dB, returförlust större än eller lika med 55dB, SC/UPC-typkontakt, lämplig för FTTH-fallkabel. Längd: 53MM.
Funktionsprincipen och tillämpningsomfånget för storleksvariabel skärklämma
|
Skiva plats |
A |
B |
C |
D |
E |
|
Avstånd mellan skiva och klyv |
12,20±0,2 mm |
12,60±0,2 mm |
13±0,2 mm |
13,40±0,2 mm |
13,80±0,2 mm |
|
Rekommenderad klyv |
|
Fijikura TC-30 |
Sumitomo FC-6S |
NWC Co.Ltd. OFC-1 |
|
|
Klipplängd |
29,4 mm |
29,4 mm |
29,4 mm |
29,4 mm |
29,4 mm |
|
Obs: standardinställningen för den extra skärklämman är vid C. |
|||||
Inspektionsmetoden för fiberskärningslängd och justeringsmetoder för den extra skärklämman
|
|
Φ0.25 mm sladd böjd i ett V-spår |
Längdbesiktning |
Justeringsmetoder för den extra skärklämman |
|
1 |
Ingen böjning eller liten böjning |
För kort |
Justera till plats B (öka med {{0}}},4 mm längd) eller plats A (öka med 0,8 mm längd) |
|
2 |
Fiberböjningshöjden är nära eller lite högre än V-spåret |
Okej |
Obetydlighet |
|
3 |
Fiberböjningshöjden är nära eller högre än pilen |
För länge |
Justera till plats D (minska med {{0}},4 mm längd) eller plats E (minska med 0,8 mm längd) |
